Тонкие тёплые полы на одножильных матах

Описание матов

Одножильная конструкция греющего мата

Описание матов Devimat DSVF-150

Тонкие тёплые полы — это так называемые тонкие нагревательные маты на сетке с закрепленным на ней нагревательным кабелем. Устанавливаются маты в слой плиточного клея во время приклеивания плитки, либо в тонкий слой наливного пола, толщина которого составляет не более 2-х см с последующими приклеиванием плитки.

По сравнению с другими типами тёплого пола, например нагревательными кабелями, одножильные тонкие маты Devimat DSVF-150 имеют фиксированную мощность, а именно 150 Вт на один квадратный метр — это при европейском напряжении в 230 Вольт, а при напряжении в 220 Вольт маты выделяют мощность 137 Вт/м2. Постоянная мощность мата достигается за счет постоянного шага, с которым закреплен греющий кабель на сетке. В случае же с греющими кабелями, например, DTIP-10, DTIP-18, мощность можно рассчитать разную и, соответственно, с разным расстоянием между соседними нитками разложить греющий кабель. При расчете таких кабелей для внутренних тёплых помещений с центральным отоплением, например кухни в городской квартире, тепловой мощности достаточно заложить 100 — 150 Вт/м2, а для холодных помещений без отопления, например на лоджии, тепловую мощность необходимо увеличить до 170 ... 190 Вт/м2.

При выборе тонких нагревательных матов Devimat DSVF-150 мощность рассчитывать не надо, мат подбирается по обогреваемой площади пола. Важный нюанс — излишек греющего кабеля отрезать нельзя, поэтому, если, к примеру, Вы заказали плитку на пол на 10 м2, то это вовсе не означает, что и греющий мат на 10 м2 разложется на полу полностью весь, а даже наоборот, скорее всего мат не поместится, т.к. надо ещё сделать отступы от стен в несколько сантиметров, надо обойти сантехнику и стационарную мебель, тоже с отступами. Таким образом при подборе площади мата сначала вычисляется общая площадь пола, далее из нее вычитается площадь сантехники и стационарной мебели, под которой не будет тёплого пола, а также вычитаются отступы от стен.

Одножильная конструкция греющего мата Devimat DSVF-150

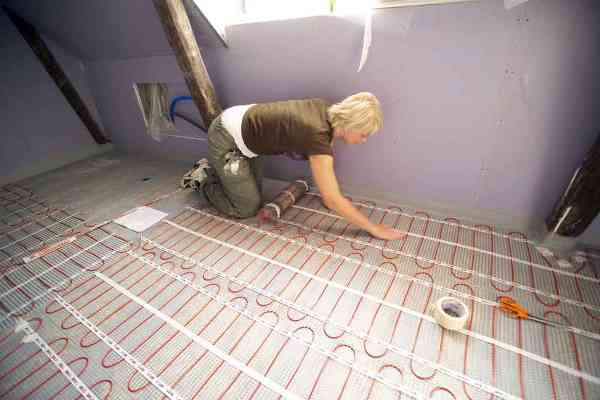

Раскладка тонкого тёплого мата на полу перед приклеиванием плитки

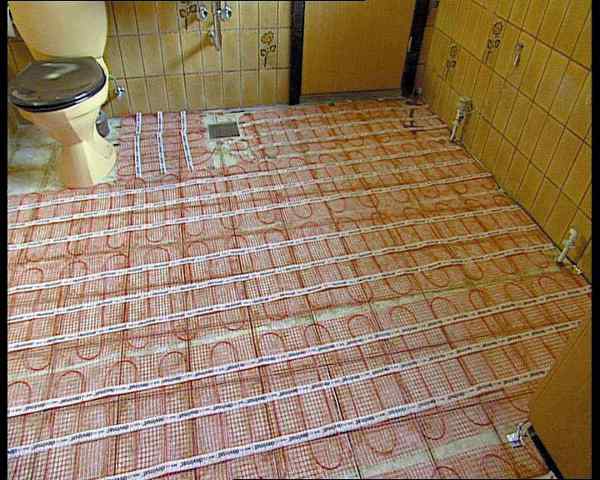

Раскладка мата Devimat DSVF-150 в санузле

Для понимания сути вопроса одножильной конструкции мата разберем слово "одножильный" по составу. Оно состоит из двух слов: "одно" и "жильный". Под значением "жила" понимается токоведущая нагревательная жила, и внутри оболочки греющего кабеля жила находится только одна. Как мы помним из уроков физики и электротехники, для функционирования любого электрического прибора нужен источник питания с двумя проводами: нулем и фазой. Из фазы ток стремится к нулю, по пути в электроприборе делая определенную работу (в нашем частном случае осуществляется нагрев, т.е. происходит работа тепловая).

Таким образом, один конец греющей жилы через холодный провод подключается к фазе, а второй конец нагревательной жилы также через холодный провод подключается к нулю, а это значит, что путь у тока такой: при раскладке на полу греющего мата к терморегулятору подключается ближний холодный конец, далее на полу холодный провод переходит в греющий провод, далее он раскладывается змейкой на полу, в самом конце переходит снова в холодный провод, который и надо подвести обратно к терморегулятору.

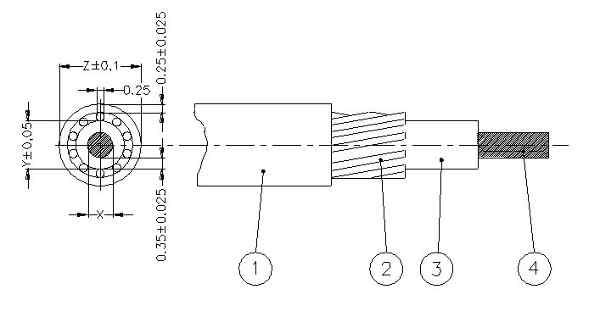

Разрез на чертеже минимата Devimat DSVF-150

На фото хорошо видны два холодных провода одножильного мата

Обычная сложность, которая может возникнуть в этот момент — это нехватка длины провода для того, чтобы его дотянуть до регулятора. В этом случае есть два варианта: либо нарастить холодный конец обычным медным проводом (2х1,5), что не совсем хорошо, т.к. в полу появляется одно лишнее соединение, либо недостающий холодный провод можно удлинить за счет греющей части, отрезая крайние петли от сетки (это рекомендованный вариант).

Как противоположность одножильным матам Devimat DSVF-150 можно рассматривать маты двужильные, типа DTIF-150 и DTIR-150. При раскладке они гораздо удобнее, т.к. токовозвращающая жила проходит не по полу, а внутри самого кабеля, и двужильный мат подключается к регулятору в одной точке.
