РТ 330
Простой механический регулятор РТ 330 на DIN-рейку для управления системами снеготаяния и антиобледенения. Регулятор РТ 330 используется в системах электрообогрева кровли и открытых площадей против таких явлений, как:
- образование наледи на открытых площадках
- закупорка льдом водостоков
- закупорка льдом стоков талой воды
- образование сосулек на карнизах
Терморегулятор РТ 330 для антиобледенительных систем на крышах и площадках
Терморегулятор РТ 330 управляется при помощи внешнего датчика температуры. При попадании температуры на датчике в установленный температурный диапазон (−15 °C ... +5 °C) встроенное реле регулятора замыкается (нагрузка через собственные контакты не более 16А) и подаёт питание на нагревательный кабель (или на нагревательные кабели скоммутированные через магнитный пускатель), т. е. включает электрообогрев. При изменении температуры и выходе её за «нижние» или «верхние» пределы t°C электрообогрев выключается.
Периодическое выключение электрообогрева уличной площадки в зимнее время связано с тем, что при температурах выше +5 °C и ниже −15 °C выпадение снега маловероятно и наледь, как правило, не образуется. Кроме того, при t° ниже −15 °C установленной мощности нагревательного кабеля может не хватить для полного растапливания атмосферных осадков, а частичное их подтапливание при низких температурах может привести к образованию ледяной корки на обогреваемом участке.
Автоматическое вкл-выкл электрообогрева при нагреве датчика до плюсовой температуры позволяет экономить до 30% электроэнергии, расходуемой антиобледенительной системой.
Верхняя граница температурного диапазона устанавливается при изготовлении терморегулятора на +5 °C и регулировке не подлежит.
Нижняя граница температурного диапазона может быть изменена пользователем в пределах −15 °C ... 0 °C при помощи рукоятки под шлицевую отвертку на лицевой панели терморегулятора.
Терморегулятор РТ 330 изготавливается в корпусе для крепления на стандартную DIN-рейку в щиток или шкаф управления, ширина 2 модуля. Подключение монтажных «холодных» проводов, датчика и питания осуществляется через клеммные контакты под винт.
На лицевой панели терморегулятора РТ 330 расположены:
- световой индикатор питания (зелёный);
- световой индикатор включённого состояния системы электрообогрева (красный);
- рукоятка плавной регулировки температуры (под шлицевую отвертку);
- шкала нижних значений задаваемой температуры.

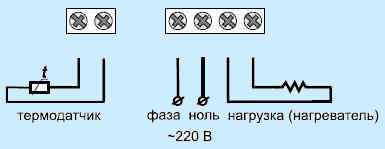

Схема подключения терморегулятора РТ 330
