Миниметеостанция Devireg D 850

Интеллектуальное правление системами антиобледенения

Метеостанция Devireg D 850 для систем снеготаяния и антиобледенения

Управление 2-мя зонами обогрева

Одна зона обогрева кровли

Одна зона обогрева площадок

Комбинация зоны обогрева кровли и зоны обогрева площадок

Двухзональный обогрев кровли

Двухзональный обогрев уличных площадок

Датчики Кровли и Грунта

Аварийная сигнализация о неисправностях

Настройки Devireg D 850

Температура таяния в системе обогрева кровли

Температура таяния в системе обогрева площадки

Базовая температура площадки

Уровень влажности для кровли и для площадки

Дополнительный прогрев кровли и площадки

Приоритет между двумя зонами обогрева

Засорение водосточной трубы

Изменение наименования систем и датчиков

Выбор языка

Алгоритм работы в системе обогрева кровли

Алгоритм работы в системе обогрева площадки

Схема подключения Devireg D 850

Интеллектуальное управление системами антиобледенения

Системы антиобледенения — это системы обогрева кровли здания, включающие в себя обогрев желоба, водостока, края кровли, капельника, ендовы, ливневки, дренаж. Системы антиобледенения открытых площадок — это обогрев уличных площадок для того, чтобы на них не скапливался снег и не образовывался лед: это лестницы, ступени, тротуары, дорожки, площадки, въездные траки, пандусы, погрузочно-разгрузочные рампы и т.д. и т.п.

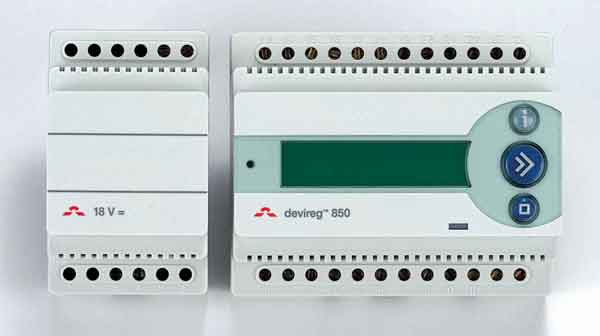

Миниметостанция в комплекте с блоком питания

Все системы антиобледенения и снеготаяния, независимо от места установки, независимо от количества и размеров обогреваемых зон, имеют управляющий контроллер. Управляющий контроллер (другое его название терморегулятор, термостат) устанавливается обычно в электрический щиток на стандартную Дин-рейку. Электрический щит должен быть смонтирован внутри тёплого помещения, либо на улице, но в случае уличной установки щит надо утеплить, а внутри устанавить обогреватель, который всю зиму будет поддерживать небольшую положительную температуру внутри щита.

Управляющие контроллеры (термостаты) различают на простые и миниметеостанции.

Простые термостаты, например, Devireg D 330 срабатывают на включение и выключение системы обогрева по данным, получаемым от датчика температуры, который может быть установлен на уличном воздухе (вдали от попадания прямых солнечных лучей) или в полу площадки внутри стяжки в гофротрубке рядом с греющим кабелем.

Метеостанция Devireg D 850 — это умный контроллер, он включает систему обогрева по данным, получаемым от датчика влажности (этот же датчик измеряет и температуру), только во время снегопада и ледяного дождя. Расход электричества при таком разумном включении значительно сокращается. Кроме того, метеостанцию Devireg D 850 можно настроить на обогрев двух зон, независимых друг от друга, с включением обогрева от показаний 4-х датчиков влаги. К примеру, первая обогреваемая зона — это желоба и водостоки части дома со стороны часто преобладающих ветров, а вторая обогреваемая зона — это желоба и водостоки части дома с подветренной стороны. Таким образом, желоба и водосточные трубы греются только с той стороны дома, с которой идет снег, а подветренная сторона, если датчик будет сухим, греться не будет. Такой подход с разделением системы обогрева на отдельные участки позволяет ещё более сократить расходы на электричество.

Devireg D 850 — метеостанция для систем снеготаяния и антиобледенения

Система метеостанции Devireg D 850 состоит из терморегулятора, блока питания, датчика Кровли или датчика Грунта. Корпус регулятора и корпус блока питания устанавливаются на DIN-рейку в электрическом щите. Датчик Грунта монтируется в поверхность обогреваемой площадки (между соседними витками кабеля). Датчик Кровли устанавливается в желобе или в лотке.

Перечислим вкратце основные функции и достоинства метеостанции Devireg D 850, а далее рассмотрим их более подробно.

  1. Возможность раздельного управления двумя различными зонами обогрева.
  2. Возможность подключения до 4-х температурно-влажностных датчиков.
  3. Установка приоритета между двумя обогреваемыми зонами.
  4. Аварийная сигнализация о неисправности датчика и засоре в водосточной трубе.

Настраиваемые параметры в системе обогрева кровли Devireg D 850:

Настраиваемые параметры в системе обогрева площадок Devireg D 850:

Теперь поговорим о перечисленных функциях подробнее.

Управление 2-мя зонами обогрева

Метеостанция Devireg D 850 может управлять как одной зоной обогрева, так и двумя зонами обогрева. Обогрев двух зон можно настроить как на одновременное включение, так и на включение по приоритету для установок с недостаточным электроснабжением, а приоритет между этими двумя зонами можно настроить и изменить в меню настроек в любое время в процессе эксплуатации системы обогрева.

Одна зона обогрева кровли

Обогрев кровли с настройкой на управление одной зоной

При однозональной системе обогрева кровли все нагревательные кабели, лежащие в лотках, желобах, водостоках и в ендовах подключаются напрямую (при силе тока системы менее 15А) или через магнитный пускатель (при нагрузке более 15А) на реле "Система А" (контакты реле "3" и "4").

При таком подключении все греющие кабели включаются одновременно, что может вызвать перегрузку домовой сети при большой мощности системы обогрева, особенно если система обогрева смонтирована на саморегулируемых кабелях, у которых большие пусковые токи.

На рис. "Система для Кровли А".

Одна зона обогрева площадок

Обогрев одной зоны открытой уличной площадки

При однозональной системе обогрева площадок все греющие кабели, которые лежат в ступенях, в дорожках, в площадках, перед гаражом подключаются к напрямую или через силовой пускатель на реле "Система А" (контакты реле "3" и "4").

При такой схеме подключения во время старта системы "на обогрев" происходит одновременное включение всех нагревательных секций, что при большой мощности системы может привести к перегрузке сети электроснабжения дома при ее недостаточности.

На рис. "Система для площадки А".

Комбинация зоны обогрева кровли и зоны обогрева площадок

Двухзональный обогрев — первая зона обогрева Кровля, вторая зона обогрева Площадка

При комбинации двух зон обогрева — обогрева кровли и обогрева площадки, — в работе метеостанции участвуют уже два встроенных реле: реле "Система А" и реле "Система В". Подключение к этим реле осуществляется, как и в предыдущих случаях или напрямую при небольшой мощности системы обогрева, или через магнитный пускатель для больших систем обогрева. "Система А" — это контакты "3" и "4", "Система В" — это контакты "5" и "6".

При такой схеме подключения для каждой из систем обогрева в меню выбирается назначение каждой обогреваемой зоны: "Кровля" или "Грунт", а также можно настроить приоритетную зону (можно и не настраивать).

На рис. "Система А" установлена на кровле, а "Система В" установлена на площадке.

Двухзональный обогрев кровли

Обогрев кровли здания разделен на две независимые друг от друга зоны

При обогреве кровли двумя зонами — "Зона А" и "Зона В", — как и в предыдущем случае, в работе регулятора участвует два реле: реле "Системы А" и реле "Системы В". Подключение к контактам этих реле, как и в описанных ранее вариантах, осуществляется или напрямую, или через внешнее силовое реле. "Система А" подключается на контакты "3" и "4",а "Система В" подключается на контакты "5" и "6".

При такой схеме подключения для каждой обогреваемой зоны в меню выбирается назначение "Кровля" и устанавливается приоритет какой-либо зоны обогрева (приоритет можно и не устанавливать).

На рис. "Система А" установлена на части кровли с торца здания, а "Система В" установлена на части кровли над входом в дом.

Двухзональный обогрев уличных площадок

Обогрев двух различных зон на открытой уличной площадке

Вариант двухзонального обогрева уличной площадки полностью аналогичен двухзональному обогреву Кровли. Нагревательные кабели разных зон подключаются на два реле регулятора — на реле "Системы А" и на реле "Системы В" (Система А" на контакты "3" и "4", "Система В" на контакты "5" и "6").

Для каждой обогреваемой зоны в меню выбирается назначение "Грунт" и устанавливается приоритетная зона (необязательная настройка).

На рис. "Система А" установлена на дорожке с торца дома, а "Система В" установлена на дорожке перед входом в дом.

Датчики Кровли и Грунта

К метеостанции Devireg D 850 можно подключить максимально до 4-х датчиков Кровли и Грунта одновременно в любой комбинации

Оба датчика являются температурно-влажностными, т.е. измеряют как температуру, так и наличие влаги на поверхности датчика. Влага, попадающая на датчик, может быть от растявшего снега, от града, льда или ледяного дождя.

Применение в системе антиобледенения более, чем одного датчика, оправдано по причине более точной работы системы, более надежного определения влаги и осадков, для избежания ложных срабатываний, что особенно актуально для больших обогревающих систем с большим энергопотреблением.

Размещение в зонах обогрева открытой площадки трех датчиков влажности

Использование в системе обогрева площадок двух и более датчиков Грунта позволяет системе включаться раньше и оперативнее (примерно на 1 час) по той причине, что датчик Грунта, если он установлен только один, в течение одного часа измеряет только температуру, в течение второго часа измряет влажность, далее снова температуру и т.д. Если же установлено два и более датчика Грунта, то между ними происходит автоматическое попеременное переключение с измерения температуры на измерение влажности, и система обогрева получает данные о температуре и о влажности постоянно.

Места установки датчиков Грунта выбираются, исходя из следующего: датчик Грунта должен быть установлен внутри обогреваемой зоны не меньше 1 м от ее края. Если датчиков Грунта два и больше, то один датчик устанавливается в месте, где снег и лед появляются в первую очередь (это место, где всегда тень, место, куда ветер часто наносит сугробы, место, где чаще ходят люди или проезжают автомобили, посередине площадки и вдали от зданий). Последующие датчики Грунта устанавливаются там, где площадка высыхает в последнюю очередь (там, где постоянная тень, место, где скапливается лужа или накапливается растаявшая вода, на нижнем уровне обогреваемого участка, но не ближе 1м от здания). Если нет уверенности в правильности установки датчика, то можно подготовить резервное место для установки нового датчика и подвести туда 4-х жильный провод с сечением каждой жилы не менее 1 мм2. Расстояние между датчиками — не менее 1 метра.

Возможное размещение нескольких датчиков на кровле

Место установки датчиков Кровли выбирается так: датчик Кровли должен находится внутри зоны обогрева не меньше, чем на 1 м от ее края. Ничто не должно препятствовать попаданию снега или дождя на датчик (ни элементы конструкции кровли, ни соседние крыши, ни ветви деревьев). Датчик Кровли должен быть установлен в наиболее проблемном месте (там, где всегда тень, северная или северо-западная часть кровли). Второй и последующие датчаики Кровли надо устанавливать там, где вода высыхает в последнюю очередь (там, где снег наползает на кромку кровли к желобам и водостокам). Расстояние между соседними датчиками Кровле — не меньше 1м. Если есть сомнения в правильности установки датчика, то можно подготовить дополнительное резервное место для установки нового датчика и подвести туда 4-х жильный провод, сечение каждого проводника должно быть не меньше 1 мм2.

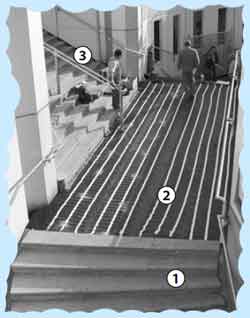

На фотографиях под цифрами "1", "2" и "3" показаны возможные места установки датчиков Грунта и Кровли.

Блок питания для датчика Грунта и Кровли, также как и сама метеостанция Devireg D 850 устанавливается на Дин-рейку в электрощите. Мощности блока питания достаточно для одного или двух датчиков, а если в системе используется три или четыре датчика, то необходимо установить два блока питания.

Аварийная сигнализация о неисправностях

При возникновении одной из нескольких неисправностей на экране Devireg D 850 выдается предупреждающий сигнал.

Засорение водосточной трубы. Такой сигнал появляется при нахождении влаги на датчике в течение 14 суток и более, нагрев системы при этом НЕ отключается. Для решения этой проблемы надо проверить желоба и водостоки и удалить предметы, которые мешают стоку талой воды, а также надо почистить загрязнившиеся контакты на поверхности датчика.

Потеря датчика или Датчик неисправен. Сигнал потери или неисправности датчика появляется при обрыве провода от датчика, при потере контакта с датчиком, система обогрева при этом выключается. Для решения проблемы нужно проверить целостность провода от датчика, проверить наличие напряжения на выходных контактах регулятора и блока питания, проверить затяжку контактов на клеммах. Если неисправность не найдена, обращайтесь в сервисную службу.

Добавление нового датчика. При добавлении нового датчика метеостанция Devireg D 850 выключает систему обогрева до тех пор, пока Вы не перенастроите ее на новый датчик. Делается это в "Меню монтажника", подменю "Изменение системы".

Внутренняя ошибка. Регулятор надо заменить.

На дисплее отсутствует текст и изображение. Для решения проблемы необходимо проверить подачу питания 220В на блок питания, подачу питания 18В (24В) от блока питания на "13" и "14" клеммы регулятора, также надо проверить провод от датчика на "15" и "16" клеммах регулятора на короткое замыкание между ними (черный и красный провода), кроме того надо проверить регулятор при полностью отключенных датчиках. При исправных соединениях и наличии напряжения надо заменить регулятор.

Проверить исправность датчика можно в меню "Просмотр показаний датчиков". Если показания не соответствуют действительности, датчик считается неисправным. К примеру, если датчик влажный (его полили водой), а в меню он показывается как "сухой", или измеренная температура показывается в значении, не соответствующем реальной температуре (показывается +20°С, а на самом деле 0°С).

Кроме вышеперечисленного, к метеостанции Devireg D 850 можно подсоединить внешнюю аварийную сигнализацию (лампочку, звонок, зуммер). Для такого подключения предназначены клеммы "1" и "2".

Настройки Devireg D 850

В метеостнации Devireg D 850 доступны следующие настройки:

  1. Температура таяния в системе обогрева кровли.
  2. Температура таяния в системе обогрева площадки.
  3. Базовая температура площадки.
  4. Уровень влажности для кровли и для площадки.
  5. Дополнительный прогрев кровли и площадки.
  6. Приоритет между двумя зонами обогрева.
  7. Засорение водосточной трубы.
  8. Изменение наименования систем и датчиков.
  9. Выбор языка.

Температура таяния в системе обогрева кровли

Настройка температуры таяния позволит системе обогрева кровли включаться только тогда, когда температура упадет до выставленного значения и ниже, а также если на датчике будет зарегистрирована влажность. Заводская установка +1,5°С, значит система сможет включиться при наличии влаги и при температуре +1,5°С и ниже. Темппературу таяния можно изменить в пределах от +1,0°С до +9,9°С.

Температура таяния в системе обогрева площадки

Температура таяния — это та минимальная температура, при которой система обогрева площадки будет включаться при условии наличия влажности на датчике. Заводская настройка установлена на +4°С, пользователь может поменять ее от +1,0°С до +9,9°С.

Базовая температура площадки

Базовая температура площадки — это та температура, которую регулятор Devireg D 850 поддерживает постоянно при отсутствии влажности на датчике. Чем выше базовая температура площадки, тем быстрее начнет таять снег во время снегопада, однако при этом расход электричества заметно возрастает. И, соответственно, наоборот, чем базовая температура площадки ниже, тем больше времени понадобиться системе для прогрева площадки до положительной температуры, а электричество расходуется экономнее. Настройка по умолчанию установлена на -3°С, возможность изменения параметра от -20°С до 0°С.

Уровень влажности для кровли и для площадки

При помощи уровня влажности задается чувствительность датчика на влагу. Предалы чувствительности задаются от 5 до 95 единиц, чем меньше значение, тем чувствительнее работает датчик. По умолчанию заводская настройка установлена в значение 50 единиц.

Дополнительный прогрев кровли и площадки

Дополнительный прогрев (постпрогрев) — это время, в течение которого система обогрева будет продолжать работать после того, как желоба и водостоки освободятся от снега, а датчик высохнет. Заводская настройка — 1 час, пользователь может изменить настройку от 0 до 9 часов.

Приоритет между двумя зонами обогрева

Настройка приоритета устанавливается при двухзональной системе обогрева. Если обе зоны настроены с равным приоритетом, то обогрев в них может включиться одновременно (при наличии влаги в обеих зонах). Если же одна зона обогрева настроена в приоритете относительно другой, а условия по сигналам от датчиков требуют одновременного включения, то включаться будет первая зона с высоким приоритетом. Заводская настройка — равный для обеих зон приоритет.

Засорение водосточной трубы

Сигнал "Засорение водосточной трубы" появляется при наличии влаги на датчике в течение более, чем 14 суток. В метеостанции Devireg D 850 есть возможность отключения этого сигнала. Заводская умолчательная настройка — "Сигнал включен".

Изменение наименования систем и датчиков

Изменение систем с Грунт на Кровля и обратно осуществляется в меню монтажника.

Выбор языка

Выбор одного из языков осуществляется в общих установках. Можно задать русский или английский язык.

Алгоритм работы Devireg D 850 в системе обогрева кровли

В системе обогрева кровли метеостанция Devireg D 850 работает по следующему алгоритму:

  1. Регулятор непрерывно получает информацию о влажности и о температуре от датчика (или нескольких датчиков), установленного в наиболее проблемном месте в желобе или в водостоке.
  2. При понижении температуры на датчике ниже температуры таяния регулятор включает систему обогрева в дежурный режим, обогрев при этом не включается.
  3. При появлении влаги на датчике (при сохранении условия температуры на датчике ниже температуры таяния) обогрев включается на 3 часа. Если за эти три часа влажность уменьшится и датчик высохнет, то включается режим дополнительного прогрева на заданное время для полного удаления остатков снега и льда. Если же датчик будет влажный, а температура ниже температуры таяния, то обогрев продолжится.
  4. Во время нагрева каждые 3 часа регулятор переключается из режима "нагрев" в режим "измерение температуры" на 20 минут. Если по истечении этих 20-ти минут измеренная температура окажется ниже, чем установленная температура таяния, то нагрев продолжится, если же температура поднимется выше установленной температуры таяния, то нагрев отключится.

Алгоритм работы в системе обогрева площадки

В системе обогрева площадки регулятор Devireg D 850 работает так:

  1. Датчики (один или несколько), установленные в самых проблемных местах, постоянно передают регулятору информацию о температуре и влажности.
  2. При падении температуры на датчике ниже установленной в настройках регулятора температуры таяния, система обогрева переводится в дежурный режим. Если измеренная температура ниже установленной базовой температуры, то включается нагрев и на поверхности площадки поддерживается минимальная базовая температура (ее можно изменить в настройках от -20°С до 0°С).
  3. При появлении влаги на датчике регулятор включает обогрев площадки и прогревает ее до положительной температуры таяния. Во время работы системы обогрева (пока на датчике регистрируется влага) система обогрева периодически выключается и включается снова, постоянно поддерживая при этом установленную температуру таяния.
  4. Когда датчик перестает регистрировать влагу (т.е. обогреваемая поверхность становится сухой), включается режим дополнительного прогрева на 1 час (или на время, которое установит в насройках пользователь).
  5. После окончания времени дополнительного прогрева регулятор начинает поддерживать минимальную базовую температуру поверхности и продолжает контролировать показания датчика.

Схема подключения Devireg D 850

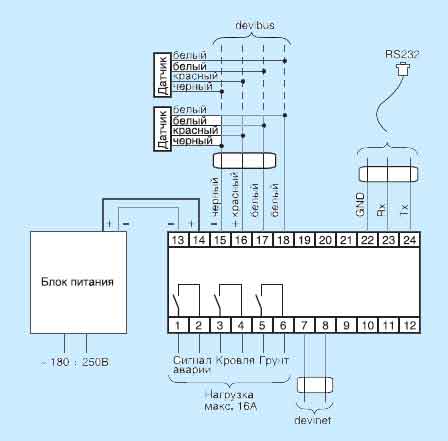

Схема подключения метеостанции к системе обогрева площадки и антиобледенения
