Терморегулятор Devireg D 316

Регулятор для защиты от обледенения, подогрева трубопроводов, для тёплых полов и охлаждения воздуха

Дифференциальный режим

Ночное понижение

Гистерезис

Световая индикация

Схема подключения Devireg D 316

Терморегулятор Devireg D 316 для защиты от обледенения, подогрева трубопроводов, для тёплых полов и охлаждения воздуха

Терморегулятор Devireg D 316 имеет универсальное назначение для различных систем обогрева: как бытового, так и промышленного обогрева, а также обогрева архитектурного. Терморегулятор Devireg D 316 находит свое применение в системах защиты от обледенения, в системах подогрева различных трубопроводов (как с водой в бытовых трубах, так и с технологическими жидкостями в производстве, промышленности), также он применяется в системах тёплых полов, кондиционирования воздуха и в других системах обогрева и охлаждения, устанавливается в шкафах управления системой на стандартную Дин-рейку.

Как и простом регуляторе для антиобледенения Devireg D 330, принцип работы систем обогрева строится на показаниях одного лишь датчика температуры без датчика снега и осадков, поэтому оба этих регулятора чаще применяются в достаточно небольших по мощности системах обогрева, либо в таких системах обогрева, где требуется поддерживать постоянную температуру. Для больших мощных систем антиобледенения с большой токовой нагрузкой более рекомендованным вариантом (хотя и не обязательным) является система управления, спроектированная на основе метеостанции Devireg D 850. Метеостанция при работе от датчика снега позволит значительно сократить расходы на электроэнергию в сравнении с простыми регуляторами.

Механический регулятор Devireg D 316 устанавливается на стандартную Дин-рейку 35 мм. Из дополнительных функций, можно назвать наличие «дифференциального режима», «ночное понижение» и регулируемый гистерезис.

Раздельные регулировочные ручки позволяют самостоятельно задавать следующие температурные установки:

1. Требуемую температуру нагрева (если датчик расположен в зоне нагрева), либо требуемую верхнюю границу температуры воздуха, при которой система обогрева будет выключаться (для антиобледенительных систем обычно +5 °C). Предел регулирования этой установки от −10 °C до +50 °C.
2. Нижнюю границу температурного диапазона, при которой система обогрева будет выключаться. В этой настройке предел регулирования составляет от −10 °C до +5 °C, настраивается ручкой «MIN».
3. Настраиваемую температуру «ночного понижения». «Ночное понижение можно установить в пределах от 0 °C до 8 °C ручкой с изображением символа луны (требуется дополнительно установка и настройка реле времени). Эта функция реализована также и в регуляторе D 330.
4. Регулируемый гистерезис — разницу между температурой, до которой поверхность нагревается и температурой, до которой поверхность охладится перед очередным включением. Гистерезис можно настроить в пределах нескольких градусов.

Дифференциальный режим Devireg D 316

Температурный диапазон, в котором регулятор Devireg D 316 подаёт питание к нагревательным кабелям, и система обогрева может находиться в работе, составляет значение от −10 °C до +50 °C, причем нижнюю границу температуры можно на время отключить. Дифференциальный режим — это отключение нижней границы температуры может понадобиться для принудительного включения системы обогрева, когда температура на датчике ниже −10 °C, а обогрев необходимо включить, например, во время редких случаев выпадения снега (обычно снегопад наблюдается в пределах от +3 °C до −10 °C), кроме того, принудительное включение может понадобиться при вводе системы обогрева в эксплуатацию для сдачи Заказчику.

Включение дифференциального режима осуществляется так: на клеммы «9» и «10» подключается замыкатель/размыкатель (кнопка с фиксацией, выключатель). В обычном режиме работы системы обогрева (когда температура на датчике выше −10 °C) контакты «9» и «10» разомкнуты, и обогрев автоматически выключится при понижении температуры на датчике ниже −10 °C (при этом загорится жёлтый светодиод). При замыкании же контактов «9» и «10» при помощи дополнительно установленного выключателя или кнопки (кнопка должна быть с фиксацией) система обогрева будет продолжать работу при дальнейшем падении температуры на датчике ниже −10 °C (либо систему можно будет включить на обогрев при температуре на датчике ниже −10 °C).

Ночное понижение

»Ночное понижение» может применяться для автоматического понижения поддерживаемой температуры на поверхности, где осуществляется нагрев. К примеру, для системы «тёплый пол» можно установить температуру экономичного понижения как на ночное время, так и на дневное время, а также на выходные, что позволит сократить расходы на оплату электроэнергии.

Для подключения и настройки «экономичного понижения» потребуется установка дополнительного устройства — таймера. Таймер, как и регулятор, можно установить на DIN-рейку. Количество и очередность устанавливаемых программ настраивается в таймере. Температура, на которую будет понижаться обогрев, настраивается в регуляторе.

Функция «экономного понижения» реализуется следующим образом: внешний таймер настраивается на определенное время (время, когда обогрев нужно убавить), и при наступлении этого времени он подаваёт сигнал на регулятор, который в свою очередь автоматически понижает температуру на обогреваемой поверхности на 0... 8 °C (регулируется ручкой с изображением луны). Когда время «ночного понижения» в настройках внешнего таймера заканчивается, он перестает передавать сигнал к регулятору, и температура на обогреваемой поверхности автоматически повышается до установленного значения.

Сигнальный (фазный) проводник от таймера подключается на клемму «4», причем питание на регуляторе и на таймере должно подключаться от одной и той же фазы.

Гистерезис

Гистерезис — это небольшой температурный диапазон, в пределах которого происходит нагрев и остывание обогреваемой поверхности. К примеру, если поверхность уличной лестницы прогревается до +5 °C, далее обогрев отключается, поверхность остывает до +3 °C, после чего обогрев снова включается, то гистерезис составляет 2 °C.

Настройка гистерезиса устанавливается в пределах от 0 °C до 8 °C. Для настройки прогрева поверхности до +5 °C с остыванием до +3 °C и вновь прогрева до +5 °C главная ручка температуры поверхности должна стоять в положении «+5 °C», а ручка гистерезиса в положении «2».

Световая индикация Devireg D 316

Световая индикация соответствует следующим состояниям системы обогрева:

• зелёная индикация — система обогрева находится в ожидании;
• красная индикация — регуляор подаёт питание на нагревательные секции и система обогрева нагревается;
• жёлтая индикация — температура на датчике упала ниже установленного минимального значения и система находится в ожидании повышения температуры.

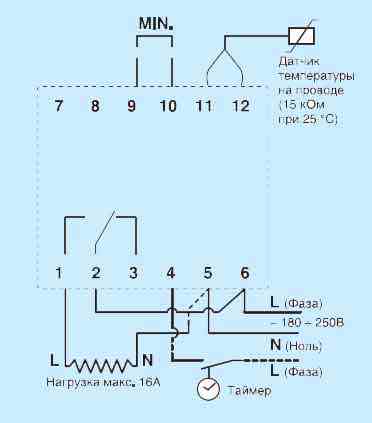

Схема подключения Devireg D 316
